Установка

Схема экспериментальной установки, используемая для процесса RESS, показана на рис.1 [43]. Установка состоит главным образом из секции экстракции и секции осаждения, в которой собираются осажденные частицы.

Растворитель CO2, подавался в систему, при давлении экстракции, с помощью мембранного насос марки EK(Lewa). Регулятор обратного давления, который можно использовать при давлении до 170 бар, был установлен на выходе из насоса. Как изображено на рис. 1, СО2 после прохождения через регулятор обратного давления разделяется на два основных потока. Двухпозиционный клапан V2 направляет CO2 через подогревательную спираль, выполненную из трубопровода нержавеющей стали высокого давления с наружным диаметром 1\4 дюйма, погружённую в водяной термостат. После прохождения через нагревательную спираль CO2 попадает в секцию экстракции. Вторая линия, которая проходит через двухпозиционные клапаны V3 и V4, также попадает в нагревательную спираль, но в обход экстрактора. Эта линия также была изготовлена из трубопровода нержавеющей стали высокого давления с наружным диаметром 1\4 дюйма, и используется для достижения равновесного состояния системы.

Две нагревательные спирали и экстракционная колонна погружались водяной термостат постоянной температуры. Экстракционная колонна пригодна для использования при давлении до 250 бар. Её внутренний объём составляет 318 см3, внутренний диаметр 45 мм и глубина 200 мм. Внутри колонны расположена цилиндрическая проволочная сеть, наполненная стекловатой, с помощью которой удерживается раствор на месте. Трубопровод Swagelok с наружным диаметром 1\4 дюйма соединяет двухпозиционный клапан V5 с секцией осаждения. Линия до секции осаждения подогревается нагревательной лентой. Две основные линии системы соединяются до входа в подогревательную линию. Двухпозиционный клапан V6 позволяет сбросить давление из ячейки экстракции.

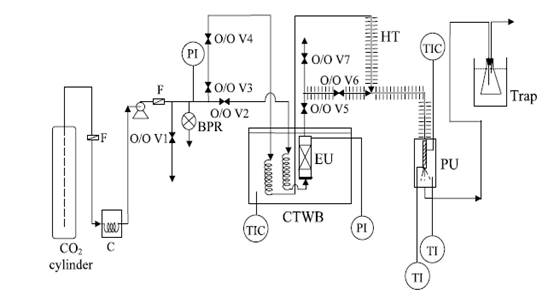

Рис. 1. Экспериментальная установка для RESS процесса (BPR, регулятор обратного давления; C, камера охлаждения; CTWB, водяной термостат постоянной температуры; EU, секции экстракции; F, фильтр; HT, нагревательная спираль; PI ,индикатор давления; PU, секция осаждения; О/О V, двухпозиционный клапан; TI, индикатор температуры; TIC, контроллер индикатора температуры).

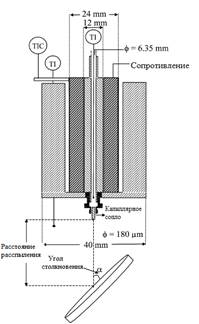

Рис.2. Нагреваемое устройство расширения.

Секция осаждения показана на рис.1. состоит из ячейки осаждения, устройства расширения и устройства сбора. Корпус ячейки осаждения сделан из стекла, который визуально позволяет наблюдать содержимое ячейки. Большинство осаждаемых частиц, не удерживающихся на сборнике, скапливается в фильтре секции осаждения (150 меш (число ячеек сетки на один дюйм)) установленном на нижнем фланце. Фильтр размещается на алюминиевой подложке.

Устройство расширения показано на рис. 2. Для того чтобы избежать фазовые изменения в капилляре и предотвратить замерзание и закупоривания при быстром расширении, сопло нагревается с помощью трубчатого резистивного нагревателя, управляемого PID регулятором. Капилляр, через который сверхкритический раствор расширяется, является PEEK трубопроводом с входным и выходным диаметром 80 мкм и 1,59 мкм (1\16 дюйма) соответственно. Капилляр прикреплён на тонком конце выходного устройства резьбовым соединением (1\16 к 1\8 дюйма MRT). Самый короткий капилляр, использованный в эксперименте, был 8 мм, что является минимальной длиной, которую надёжно удерживает уплотнительное кольцо и гайка. Капилляры использовались только раз, чтобы избежать искажения в результате, которое может возникать из-за осаждении в капилляре. Температура газового потока через сопло измерялась термопарой (J типа).

Для поддержания точной температуры предрасширения, термопара была установлена непосредственно в потоке раствора, приблизительно на расстоянии 5 мм от входа в капиллярную область. Температура в ячейке осаждения измерялась другой термопарой J-типа.

Устройство сбора, на котором собираются осаждённые частицы, расположено внутри ячейки осаждения. Верхняя часть устройства сбора, называемая также столом сбора, изготавливается из нержавеющей стали. Стол сбора имеет углубления 2 мм в глубину и 74, 5 мм в диаметре. В этом углублении расположен стеклянный сборник с толщиной 2 мм. Угол столкновения и расстояние столкновения (расстояние между концом капилляра и поверхностью стеклянного сборника) может изменяться регулируемым болтом и гайкой.
